本文面向智能车间工程师，详细解析发那科CNC系统的数据采集与联网方案，涵盖串口、以太网及现场总线三种主流方式，并给出MES对接、安全注意事项与典型故障排查步骤。
一、为什么发那科CNC联网是智能车间的关键一步
在智能车间建设中，发那科（FANUC）CNC系统因其高可靠性和广泛的市场占有率，成为设备联网与数据采集的核心对象。实现CNC联网后，车间可以实时获取设备状态、加工参数、报警信息及产量数据，为MES、刀具管理和质量追溯提供基础数据源。然而，不同型号的发那科CNC支持的通信接口差异较大，从早期的RS-232串口到现代的内置以太网接口，工程师需要根据现场设备选型制定合理的联网方案。
二、发那科CNC主流联网方式详解
2.1 串口通信（RS-232/RS-422）
适用于0i系列、16i/18i/21i等较早型号。串口通信通常用于程序传输和简单状态读取，但速率低（最高115200 bps）、距离受限（15米以内），且需要专用电缆和协议转换。常见协议为FANUC的专用协议或宏执行器（Macro Executor）接口。
- 硬件连接：使用DB9或DB25接口，注意引脚定义需参考设备手册；建议使用光电隔离型转换器防止地环路干扰。
- 软件配置：在CNC系统参数中设置波特率、数据位、停止位、校验方式，并启用宏输出功能（参数#3000等）。
- 注意事项：串口不支持多设备组网，仅适用于单机数据采集；现场布线需远离变频器、电焊机等强干扰源。
2.2 以太网通信（内置/外置）
发那科31i/32i/35i等新型号标配以太网接口，支持TCP/IP协议，可实现高速、远距离数据传输。常用协议包括FOCAS1/2（FANUC Open CNC API Specifications）和OPC UA。
- FOCAS协议：发那科官方开放接口，支持读取坐标、主轴负载、刀具号、报警历史等数百种变量。需在CNC端开启FOCAS服务（参数#13807等），并分配固定IP地址（需与车间网络规划一致）。
- OPC UA：部分新型号支持OPC UA服务器，可简化与上位机或MES的集成。配置时需设置安全策略和证书，避免未授权访问。
- 网络规划：建议将CNC设备划分到独立VLAN，减少广播风暴影响；使用工业级交换机并启用QoS保证实时数据优先。
2.3 现场总线（CC-Link、PROFINET等）
对于需要与PLC高速交换数据的场景，可通过CNC的现场总线接口（如CC-Link IE、PROFINET）实现。这种方式延迟低（毫秒级），适合刀具管理、自动线协同等应用。配置时需在CNC参数中设定站号、波特率，并在PLC侧完成组态。
三、数据采集内容与MES对接
3.1 采集数据类型
| 数据类别 | 典型内容 | 用途 |
|---|---|---|
| 设备状态 | 运行/待机/报警/急停 | OEE计算、设备利用率分析 |
| 加工参数 | 主轴转速、进给率、切削负载 | 工艺优化、刀具寿命预测 |
| 产量信息 | 当前工件计数、循环时间 | 生产进度跟踪 |
| 报警历史 | 报警代码、时间、原因 | 故障诊断与维护计划 |
| 刀具数据 | 刀具号、寿命、磨损量 | 刀具管理、自动换刀 |
3.2 MES对接步骤

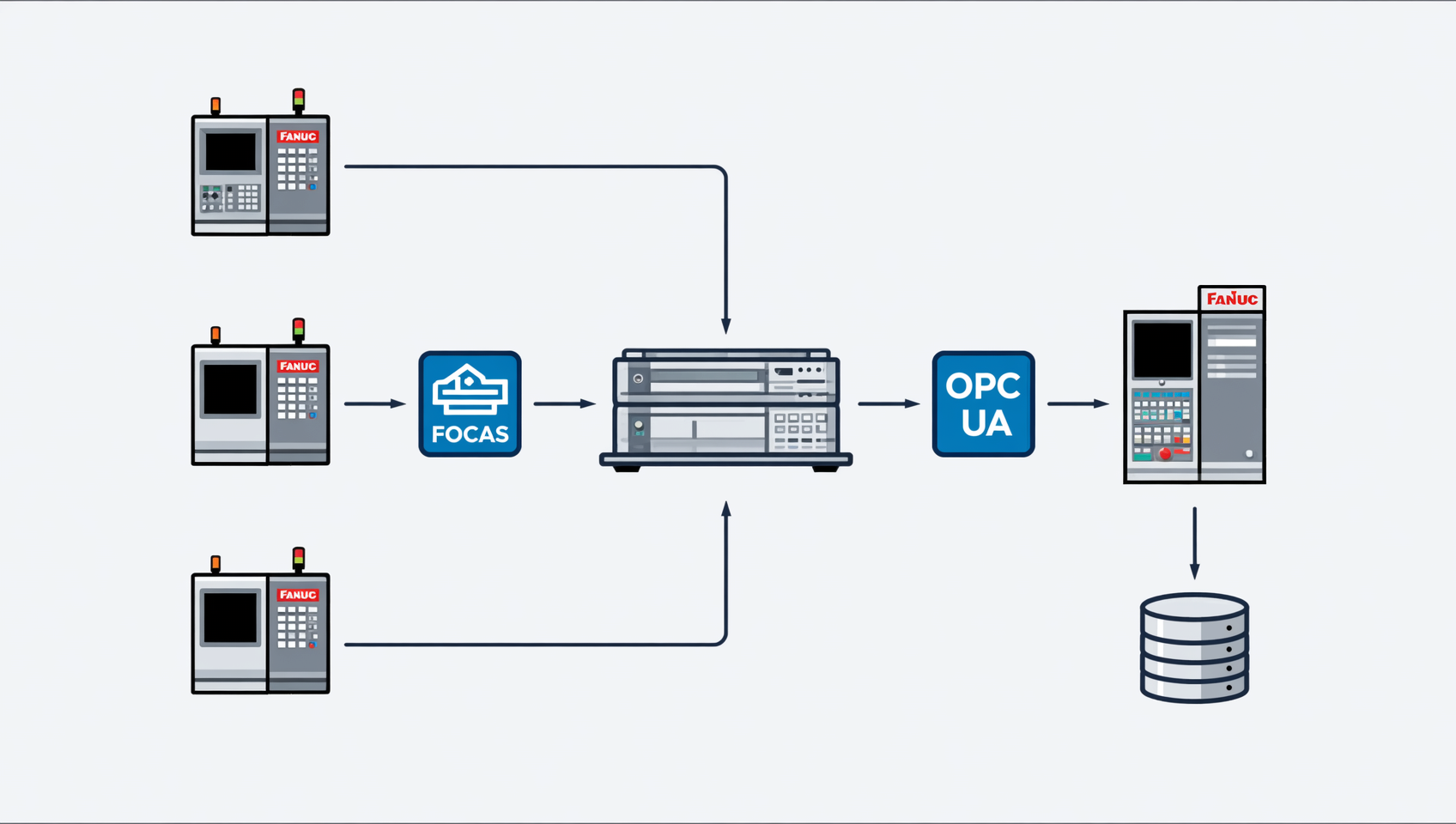

- 数据采集层：部署边缘网关或工业计算机，运行FOCAS客户端或OPC UA客户端，定时轮询CNC数据。
- 协议转换：将采集到的数据转换为标准格式（如JSON、MQTT），上传至MES中间件。
- 接口开发：MES通过REST API或数据库直连方式接收数据，并映射到生产订单、设备台账。
- 测试与验证：在非生产时段进行数据比对，确保采集值与CNC面板显示一致；注意处理异常值（如负坐标、空值）。
四、安全与运维注意事项
- 网络安全：CNC设备联网后应部署防火墙，限制仅允许指定IP访问；禁用不必要的端口（如Telnet、FTP）。
- 参数备份：在进行任何通信参数修改前，务必完整备份CNC系统参数和加工程序。
- 冗余设计：关键数据采集链路建议采用双网卡或双网关冗余，避免单点故障导致数据丢失。
- 现场手册：所有IP地址、参数设置均以现场设备手册和车间网络规划为准，切勿套用默认值。
五、典型故障排查
- 连接失败：检查IP地址、子网掩码、网关是否匹配；使用ping命令测试物理连通性；确认CNC的FOCAS服务已启用。
- 数据读取超时：可能因CNC处于急停或手动模式导致通信暂停；检查参数#3000等是否允许后台通信。
- 数据异常：对比CNC面板显示值与采集值，检查数据类型转换（如整数/浮点数）；确认宏变量地址是否正确。
六、总结
发那科CNC系统的数据采集与联网是实现智能车间的基础环节。工程师应根据设备型号、车间网络条件和MES需求选择合适的通信方式，并严格遵循安全规范与现场手册。通过可靠的联网方案，企业可以打通从代码到车间的数据通路，真正发挥智造枢纽的价值。
