一、为什么需要三菱CNC数据采集？
在智能车间建设中，三菱CNC（如M70、M80、E70系列）广泛应用于加工中心、车床、铣床等设备。实时采集其运行状态、主轴负载、进给速度、报警信息等数据，是打通设备层与MES/ERP系统的关键一步。通过数据采集，可以实现生产进度透明化、设备OEE计算、质量追溯及预测性维护。
二、三菱CNC数据采集的三种主流方案
1. 串口采集（RS-232C/RS-422）
适用场景：老旧设备或网络条件受限的车间。

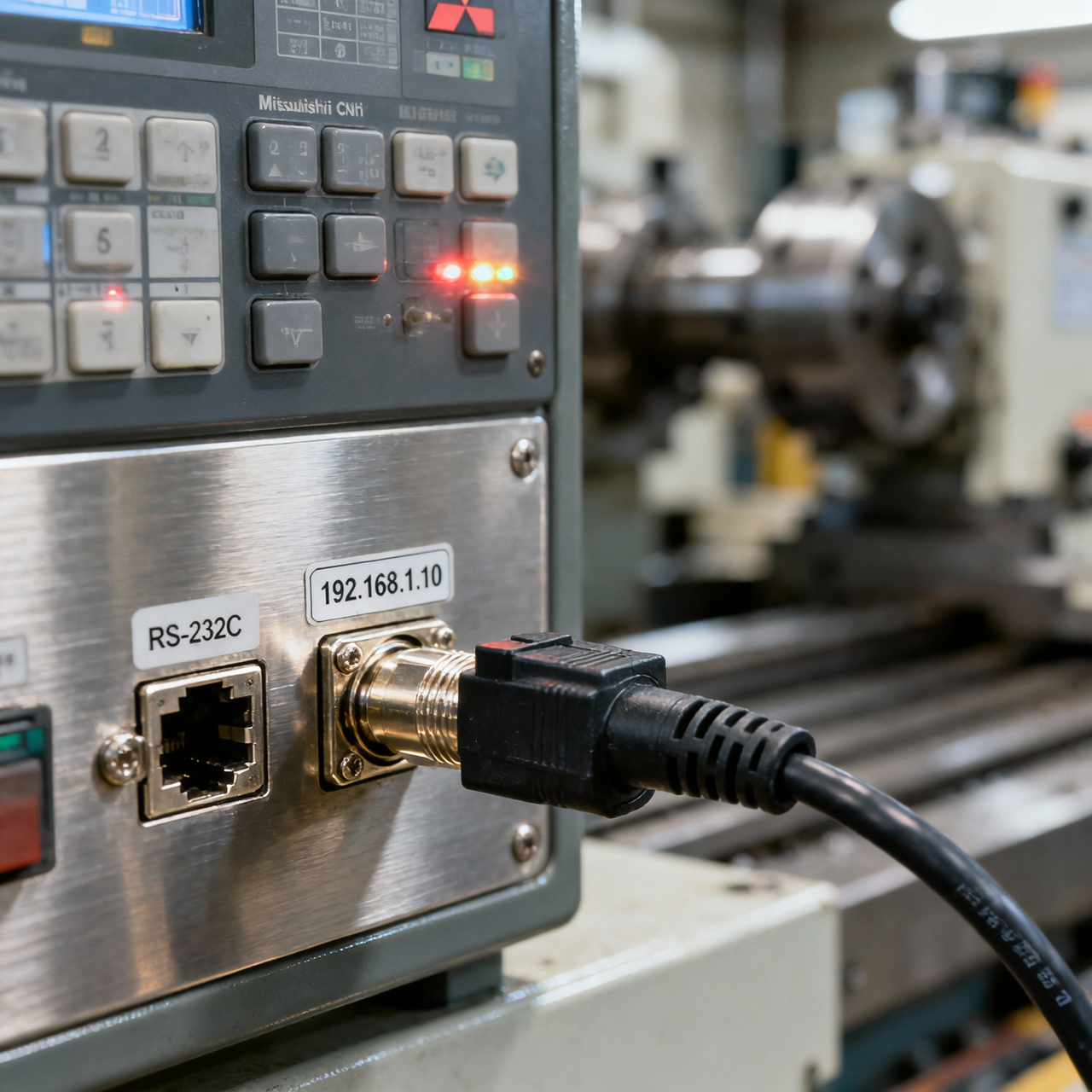

硬件连接：使用三菱CNC自带的RS-232C接口，通过串口服务器或直连工控机。注意：不同系列CNC的串口引脚定义可能不同，务必参考对应机型的《连接手册》。
参数配置：在CNC参数中设置通信协议（如波特率9600、数据位8、停止位1、无校验），并启用“外部I/O”或“数据输出”功能。具体参数号因系统版本而异，建议查阅手册。
数据格式：三菱CNC通常输出ASCII码格式的文本数据，如“%O0001;…;M30”。采集程序需解析特定代码段（如主轴转速S、进给F、刀具T等）。
2. 以太网采集（TCP/IP）
适用场景：支持以太网接口的M70/M80系列，适合高速、多设备联网。
硬件连接：通过CNC的以太网口连接至车间交换机，确保IP地址与上位机在同一网段。IP设置需以现场网络规划为准，避免冲突。
协议选择：三菱提供专有协议（如MELSEC通信协议）或标准FTP/SFTP。推荐使用FTP方式定时拉取加工日志文件，或通过Socket编程发送指令获取实时数据。
注意事项：需在CNC侧开启“以太网功能”并设置用户名/密码。生产网络与办公网络建议物理隔离，或使用防火墙限制访问。
3. OPC UA采集
适用场景：需要统一数据模型、跨平台集成的现代化车间。

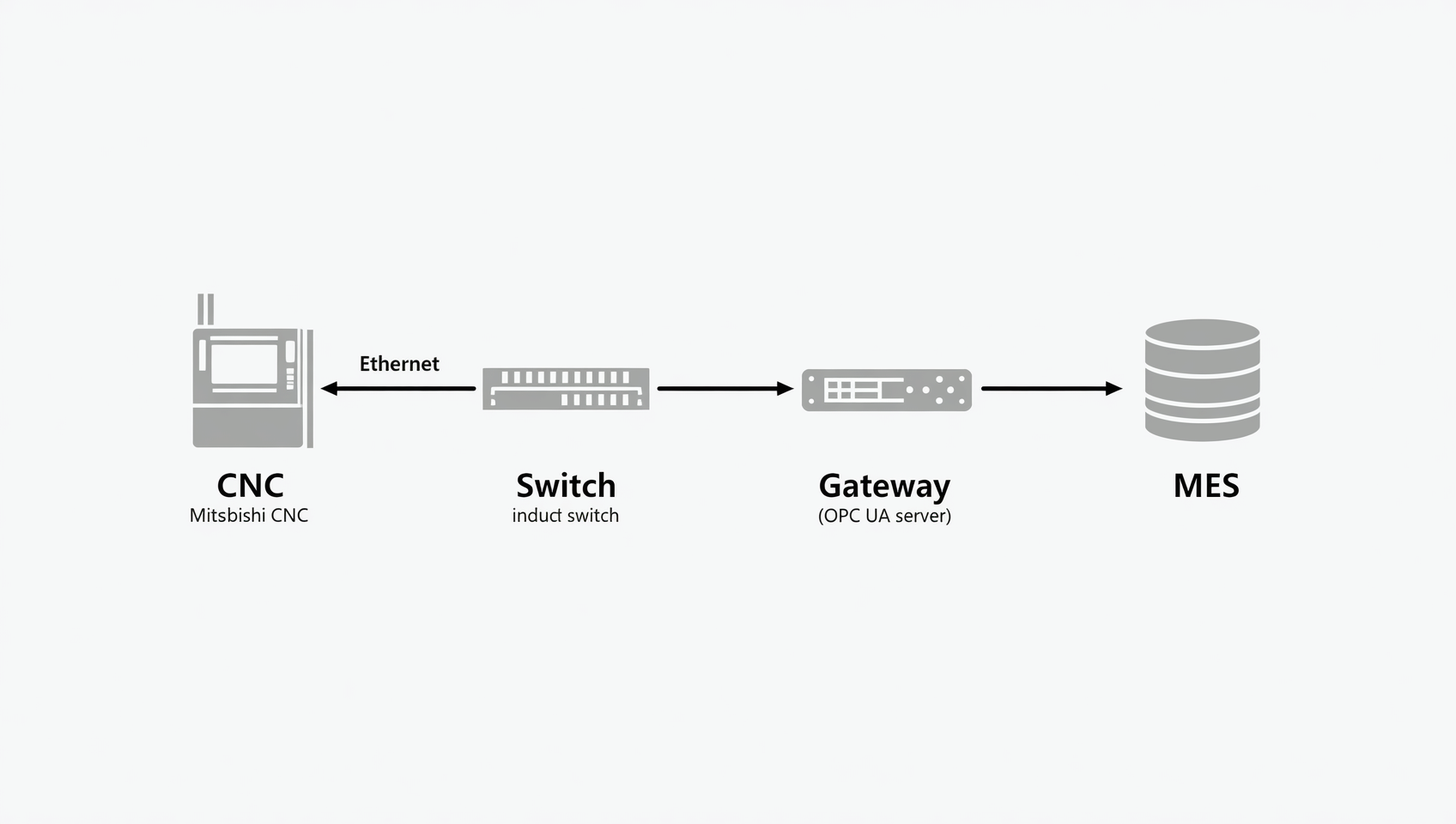

实现方式：在CNC或上位机中部署OPC UA服务器，将CNC数据映射为标准节点（如“主轴转速”“报警代码”）。客户端（如MES、SCADA）通过OPC UA协议订阅数据。
优势：支持加密通信、数据历史记录、报警与事件，且无需关注底层协议细节。三菱部分新型号已内置OPC UA服务器，旧型号可通过边缘网关转换。
三、数据采集的典型流程
- 设备调研：确认CNC型号、系统版本、可用接口。
- 网络规划：分配固定IP，规划子网掩码和网关。
- 参数配置：按手册设置通信参数，测试连通性（如ping命令）。
- 数据解析：编写采集程序（C#/Python/Node.js），解析CNC输出数据。
- 数据上送：将解析后的数据通过MQTT、REST API或数据库接口发送至MES。
- 验证与优化：对比CNC屏幕显示值与采集值，调整采集频率（建议1-5秒一次）。
四、常见问题与排查
| 问题 | 可能原因 | 解决措施 |
|---|---|---|
| 串口无数据 | 波特率不匹配、线序错误、CNC未开启输出 | 核对参数，使用串口调试工具测试 |
| 以太网连接超时 | IP冲突、防火墙阻止、CNC侧未启用服务 | 检查网络配置，临时关闭防火墙测试 |
| 数据解析乱码 | 编码格式不一致（如ASCII vs UTF-8） | 统一使用ASCII编码，避免中文注释 |
| OPC UA连接失败 | 证书问题、端点URL错误 | 导入正确证书，确认端点地址 |
五、采集后的数据应用
- 设备状态监控：实时显示运行/停机/报警状态，计算OEE。
- 质量追溯：关联加工参数与检测结果，定位不良原因。
- 刀具寿命管理：根据主轴负载和加工时间预测刀具磨损。
- 柔性线调度：采集设备空闲信号，自动分配任务。
三菱CNC数据采集是智能车间的基础环节，选择适合的方案并做好网络与参数规划，即可实现稳定、高效的数据流通。建议在实施前进行小规模试点，逐步推广至全车间。
