本文面向智能车间工程师，详细讲解三菱M800数控系统的联网配置步骤、数据采集要点及与MES对接的实用方法，帮助团队打通CNC到车间的数据链路，实现设备状态监控与生产追溯。
一、为什么关注三菱M800系统联网？
在智能车间建设中，CNC设备联网是数据采集与MES追溯的基础环节。三菱M800系列作为主流数控系统之一，广泛应用于加工中心、车铣复合等设备。其内置以太网接口和标准协议支持，使其成为连接代码与车间的理想节点。然而，实际部署中常遇到IP规划冲突、协议兼容性、安全限制等问题。本文基于现场经验，梳理一套务实的联网步骤与注意事项。
二、联网前的准备工作
2.1 硬件与网络环境检查
- 确认M800系统型号及固件版本（如M80、M800S等），不同版本对协议支持有差异。
- 准备工业交换机（建议管理型，支持VLAN划分）和标准网线（屏蔽超五类以上）。
- 记录设备所在车间的IP地址段、网关、DNS（如有）等网络规划信息，避免冲突。
2.2 软件与工具准备
- PC端安装三菱CNC通信软件（如MELSOFT NC Communicator）或第三方OPC UA客户端。
- 确认M800系统已启用以太网功能（通常在维护/参数画面中设置，具体以手册为准）。
- 准备网络测试工具（如Ping、Wireshark）用于验证连通性。
三、M800系统网络参数配置步骤

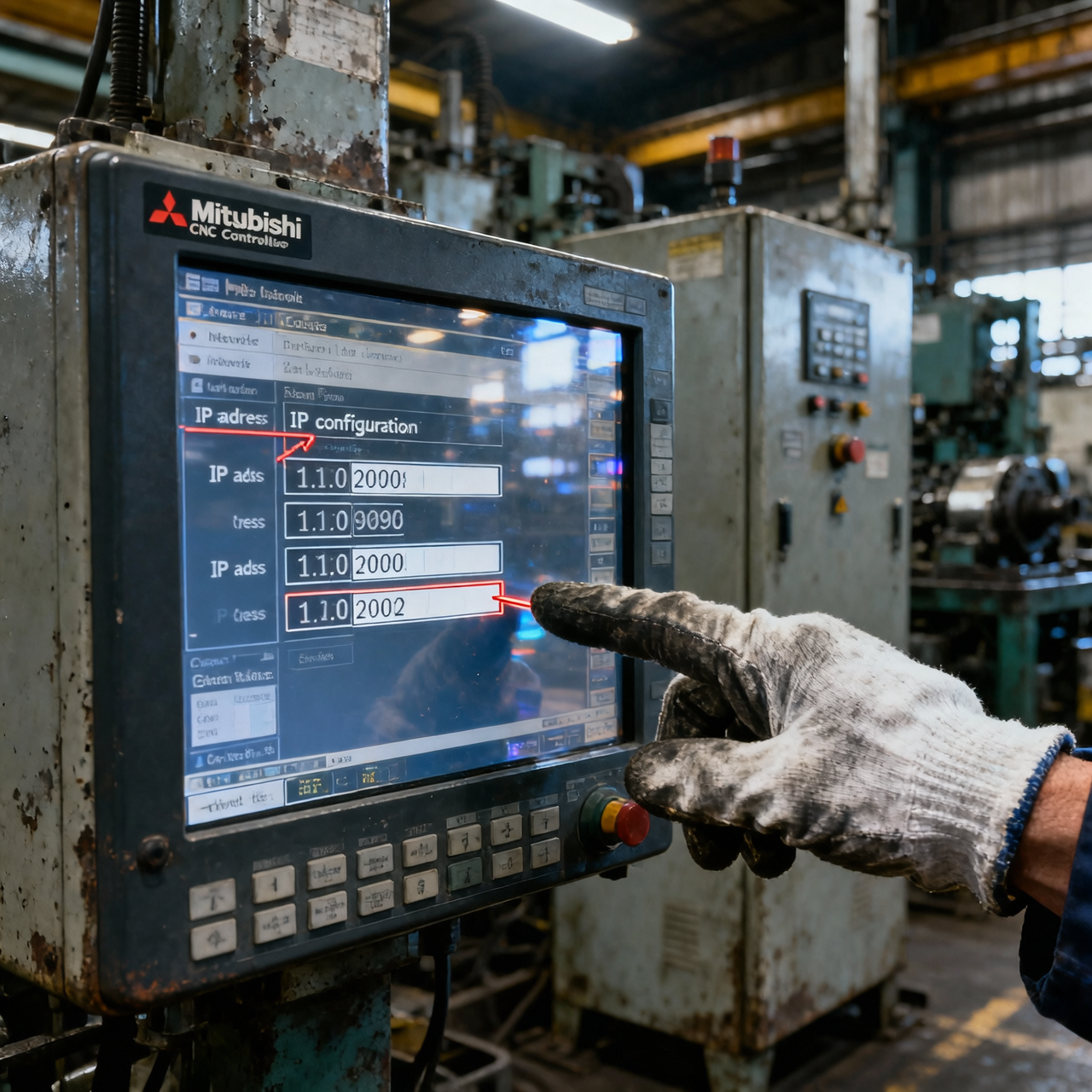

- 进入参数设定界面：在M800操作面板上，通过“维护”或“参数”菜单找到“以太网设定”选项。注意：不同版本菜单位置可能不同，请参考随机手册。
- 设置IP地址、子网掩码、默认网关：根据车间网络规划分配固定IP（建议使用静态IP避免DHCP变化）。例如：IP 192.168.1.100，掩码 255.255.255.0，网关 192.168.1.1。注意：IP不可与其他设备重复。
- 配置端口与协议：启用所需服务（如FTP、HTTP、OPC UA等）。M800通常支持FTP用于文件传输，HTTP用于Web监控，OPC UA用于数据采集。根据安全策略，仅开放必要端口（如FTP默认21，HTTP默认80，OPC UA默认4840）。
- 保存并重启系统：参数修改后需保存并重启CNC控制器使设置生效。重启前请确保加工任务已结束。
注意事项：以上参数设置需以现场手册和网络规划为准，切勿使用默认密码或公开的隐藏菜单。建议由设备厂商或授权服务商协助操作。
四、数据采集与MES对接

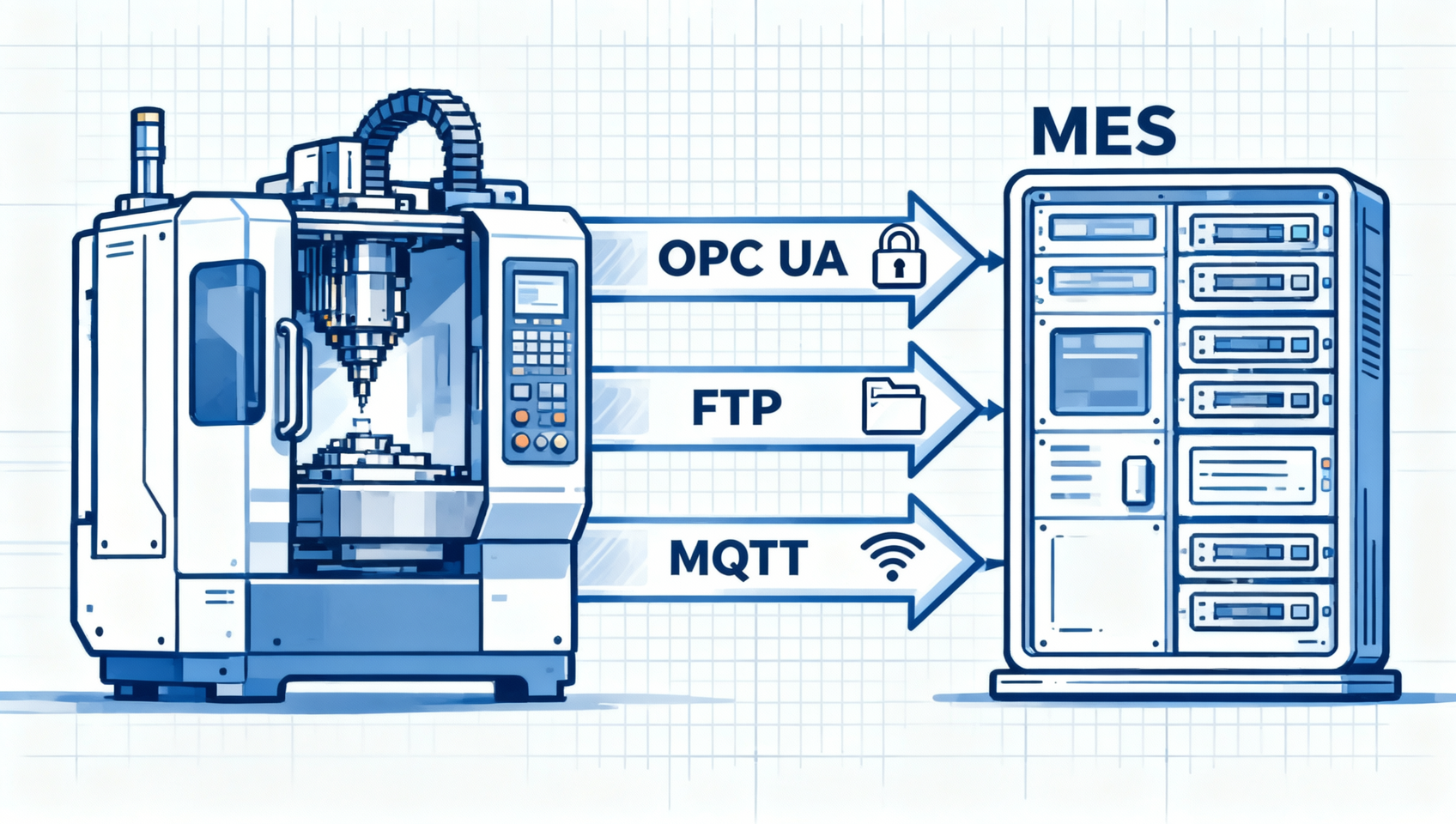

4.1 数据采集方式
M800系统支持多种数据采集途径：
- OPC UA：标准工业4.0协议，可读取主轴转速、进给率、刀具号、报警信息等变量。需在CNC端启用OPC UA服务器，并配置安全证书。
- FTP文件传输：定时上传加工程序、刀具寿命数据、报警日志等文件，由上位机解析。
- HTTP API：通过RESTful接口获取实时状态（部分新版本支持）。
4.2 与MES系统集成
数据采集后，需将数据推送至MES或SCADA平台：
- 使用边缘网关（如工业PC或PLC）作为中间层，采集CNC数据并转换为MQTT/Modbus TCP等协议，再上传至MES。
- 直接通过OPC UA客户端连接M800服务器，将数据写入MES数据库。
- 注意数据映射：例如将CNC的“当前刀具号”映射为MES中的“刀具使用记录”，实现质量追溯。
五、常见问题与排查思路
| 问题现象 | 可能原因 | 排查步骤 |
|---|---|---|
| Ping不通CNC | IP冲突、网线故障、防火墙 | 检查IP设置、更换网线、关闭PC防火墙测试 |
| OPC UA连接失败 | 证书不匹配、端口未开放 | 确认CNC端OPC UA服务状态，检查防火墙规则 |
| 数据采集值异常 | 变量地址错误、数据类型不匹配 | 参考M800变量手册，用测试工具验证 |
六、总结与建议
三菱M800系统联网是实现智能车间数据闭环的关键一步。通过合理的网络规划、参数配置和协议选择，可以稳定采集CNC运行数据，为MES追溯、设备运维和柔性生产提供支撑。建议团队在部署前做好网络拓扑设计，并保留参数备份。对于复杂场景，可借助专业集成服务商完成调试。
