本文从智能车间工程师视角，对比 OPC UA 与 Modbus 在工业数据采集中的适用场景、部署步骤与注意事项，帮助团队根据现场设备类型和网络条件做出务实选择。
一、引言：数据采集是智能车间的起点
在智能车间建设中，数据采集是连接物理设备与上层系统的第一道关卡。无论是 MES 的生产追溯、设备运维的预测性维护，还是柔性线的实时调度，都依赖稳定、准确、实时的底层数据。OPC UA 和 Modbus 作为两种主流的工业通信协议，各自拥有庞大的设备生态和工程实践。本文将从实际部署角度，分析两者的技术特点、适用场景以及选型要点，帮助工程师团队在项目中做出合理决策。
二、Modbus：成熟可靠的现场总线
2.1 技术特点
Modbus 诞生于 1979 年，是一种简单、开放的串行通信协议。它支持 RS-232/RS-485 物理层（Modbus RTU/ASCII）以及 TCP/IP 网络（Modbus TCP）。其报文结构清晰，主从式架构易于实现，广泛用于 PLC、变频器、传感器、执行器等设备。
2.2 典型采集步骤
- 确认设备支持：查阅设备手册，确认其支持的 Modbus 变体（RTU/ASCII/TCP）、波特率、数据位、停止位、校验方式以及寄存器地址映射表。
- 物理连接：对于 RS-485 总线，注意终端电阻匹配（通常 120Ω），双绞线屏蔽层单端接地，避免共模干扰。对于 Modbus TCP，使用标准以太网线缆，确保 IP 地址在同一网段且不冲突。
- 参数配置：在 PLC 或数据采集网关中设置从站 ID、寄存器起始地址、读取长度、功能码（如 03 读保持寄存器、04 读输入寄存器）。注意：寄存器地址通常以 0 或 1 起始，需与设备手册严格对应。
- 测试与验证：使用 Modscan 或类似工具发送读取请求，观察返回数据是否与设备实际值一致。注意字节序（Big-Endian / Little-Endian）和数据类型（16 位整数、32 位浮点等）的转换。
2.3 注意事项
- Modbus 无原生安全机制，建议在可信网络中使用或通过 VPN/防火墙隔离。
- 同一 RS-485 总线上从站数量一般不超过 32 个，否则需加中继器。
- Modbus RTU 的报文间隔时间需大于 3.5 个字符时间，否则可能导致帧错误。
三、OPC UA：面向未来的统一架构
3.1 技术特点
OPC UA（统一架构）是 OPC 基金会推出的跨平台通信标准，支持数据访问、报警与条件、历史数据、方法调用等功能。它内建安全模型（加密、认证、授权），可运行在以太网、互联网甚至工业无线网络中。OPC UA 的信息模型允许描述复杂设备结构和语义，便于与 MES、ERP 等 IT 系统集成。
3.2 典型采集步骤
- 确认设备或网关支持：现代 PLC（如西门子 S7-1500、罗克韦尔 ControlLogix）和部分数控系统（如 Siemens 840D sl、Fanuc 31i-B 需 OPC UA 选件）已原生支持 OPC UA Server。老旧设备可通过 OPC UA 网关（如 Kepware、Softing）将 Modbus/Profibus 等协议转换为 OPC UA。
- 网络规划：OPC UA 默认使用 4840 端口（可自定义），需确保防火墙开放该端口。Client 与 Server 之间需交换证书以建立安全通道。

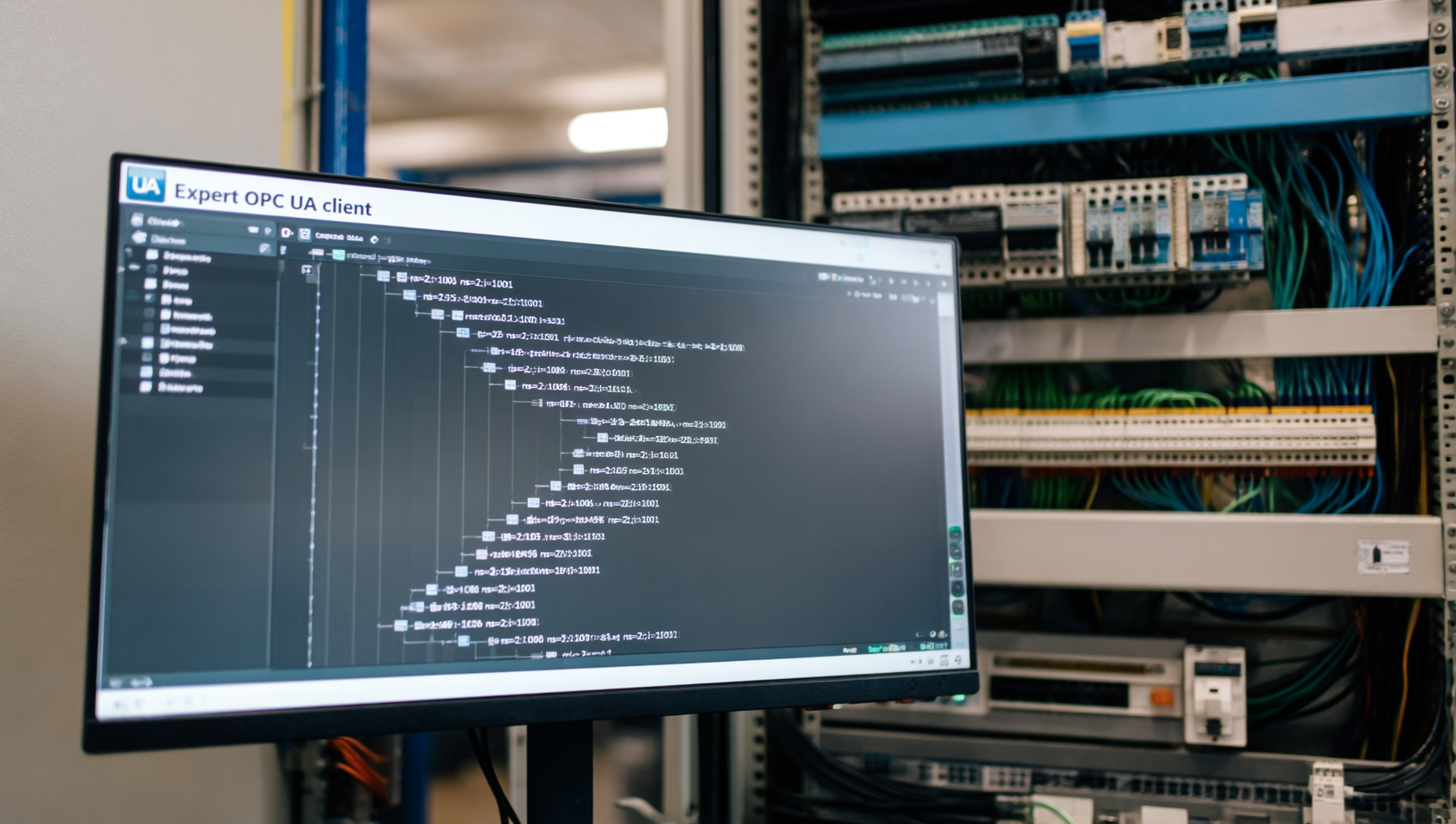

- 浏览地址空间：使用 UA Expert 或类似客户端连接 Server，浏览节点树，找到需要采集的变量（如主轴转速、刀具寿命、设备状态）。注意节点 ID 可能为数字或字符串，需记录。
- 订阅与读取：OPC UA 支持轮询读取和订阅模式。订阅模式下，Server 仅在值变化或达到采样间隔时推送数据，适合高频采集场景。
3.3 注意事项
- OPC UA 证书管理需谨慎：生产环境中建议使用 CA 签发的证书，避免使用自签名证书（除非测试环境）。
- 不同厂商的 OPC UA 实现可能存在互操作性问题，建议在采购前进行兼容性测试。
- OPC UA 的数据类型（如 String、DateTime、LocalizedText）在跨系统映射时需注意格式。
四、选型对比与场景建议
| 维度 | Modbus | OPC UA |
|---|---|---|
| 实时性 | 高（RTU 模式可达毫秒级） | 中高（依赖网络和 Server 性能） |
| 安全性 | 无原生安全 | 内建加密、认证、审计 |
| 互操作性 | 极好（几乎所有工业设备支持） | 好（但需注意厂商实现差异） |
| 语义丰富度 | 低（仅寄存器值） | 高（可描述设备结构、单位、元数据） |
| 网络要求 | RS-485 或普通以太网 | 以太网，支持跨网段和互联网 |
| 典型场景 | 老旧设备改造、简单传感器采集 | 新产线集成、MES/ERP 对接、远程运维 |
建议：
- 如果现场以老旧 PLC 和仪表为主，且 IT 侧对安全要求不高，优先考虑 Modbus TCP 或 RTU 采集，成本低且成熟。
- 如果产线包含多品牌高端 PLC 或数控系统，且需要与 MES、云平台进行安全、语义化的数据交换，OPC UA 是更优选择。
- 混合场景下，可使用支持多协议的数据采集网关（如 Bit Factory 推荐的边缘网关），将 Modbus 设备通过 OPC UA 统一暴露给上层系统。
五、部署中的常见问题与排查
5.1 Modbus 通信失败

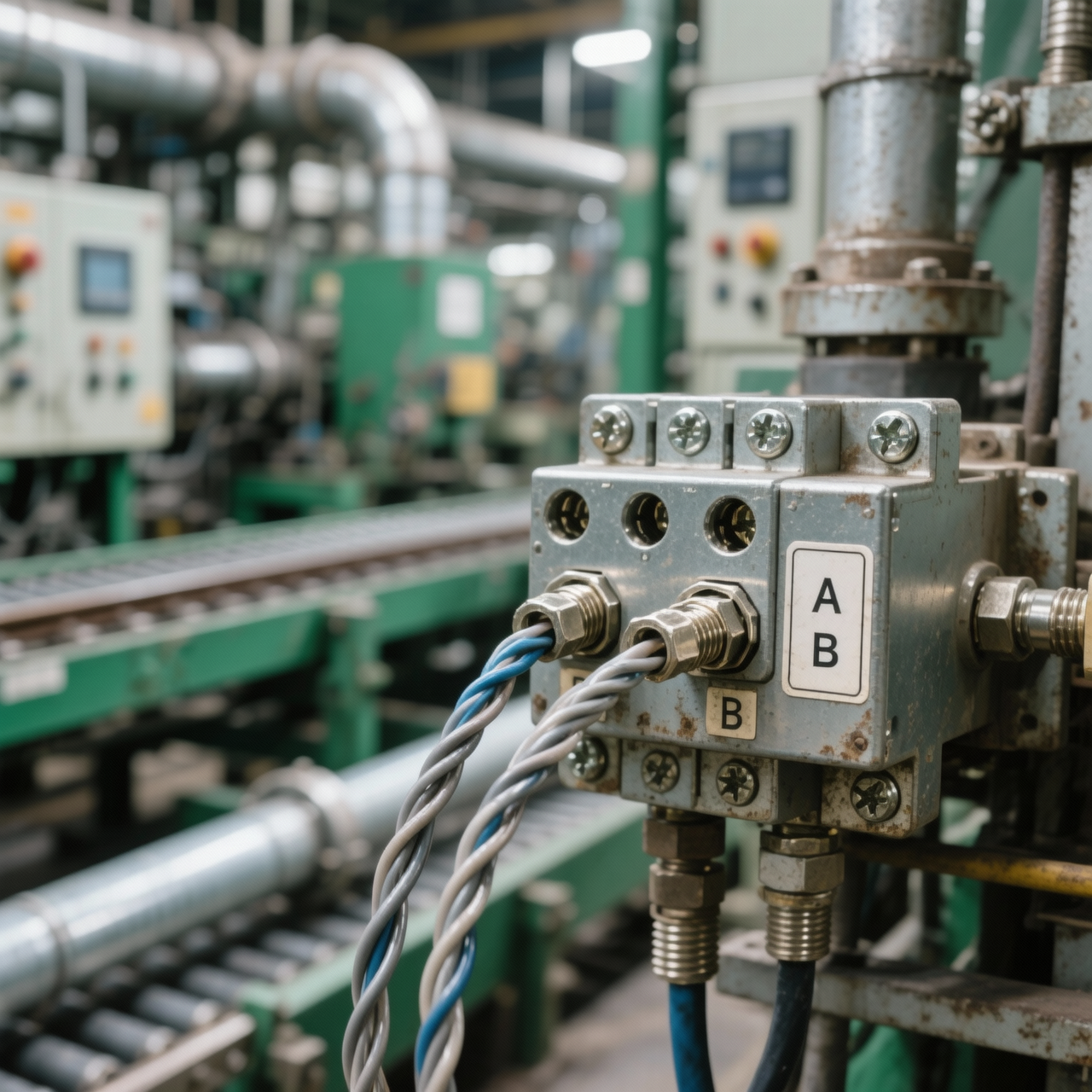

- 检查物理连接：RS-485 的 A/B 线是否接反？终端电阻是否匹配？
- 检查参数：波特率、校验方式、从站 ID 是否与设备一致？
- 使用抓包工具（如 Wireshark 过滤 Modbus TCP）分析报文，确认请求和响应是否正常。
5.2 OPC UA 连接失败
- 确认 Server 地址和端口可达（ping 和 telnet 测试）。
- 检查证书是否已交换并信任：Client 和 Server 的证书需互相添加到受信任列表。
- 查看 Server 日志：常见错误包括安全策略不匹配、用户认证失败、节点 ID 不存在。
六、总结
OPC UA 和 Modbus 并非对立关系，而是互补的采集手段。在智能车间数据采集项目中，工程师应根据设备现状、网络条件、安全需求和 IT 集成目标，灵活选择单一协议或混合方案。Bit Factory 作为连接代码与车间的智造枢纽，提供从现场设备到 MES/云平台的一体化数据采集解决方案，帮助团队降低集成复杂度，加速数字化转型。
