本文面向智能车间工程师与数据采集团队，系统讲解数据采集的架构、协议选型、实施步骤与注意事项，帮助读者快速搭建从设备层到MES的可靠数据通道。
一、为什么数据采集是智能车间的第一步？
在智能车间建设中，数据采集是连接物理设备与数字系统的桥梁。没有准确、实时的数据，MES、ERP等上层系统将失去决策基础。对于机械加工、注塑、电子组装等离散制造场景，设备种类多、通讯协议杂、现场环境复杂，数据采集面临诸多挑战。
二、数据采集的典型架构
一个完整的智能车间数据采集系统通常分为三层：
- 设备层：包含CNC机床、PLC、机器人、传感器、条码/RFID读写器等现场设备。
- 边缘层：由工业网关、边缘计算节点、数据采集终端组成，负责协议转换、数据预处理与本地缓存。
- 平台层：包括MES、SCADA、数据库、云平台等，用于数据存储、分析与应用。
各层之间通过工业以太网、现场总线或无线网络连接。推荐采用星型或环型拓扑，并预留冗余链路。
三、常见设备联网与协议选型
| 设备类型 | 常见接口/协议 | 采集注意事项 |
|---|---|---|
| CNC数控系统（发那科、西门子、三菱等） | 以太网（FOCAS、SINUMERIK、EtherNet/IP）、RS232/485（宏程序、DNC） | 需确认数控系统型号与软件版本；IP地址设置需以现场网络规划为准，避免冲突；部分老系统需加装通讯模块。 |
| PLC（西门子、三菱、欧姆龙、罗克韦尔等） | Profinet、EtherNet/IP、Modbus TCP、OPC UA | 注意PLC固件版本对协议的支持；OPC UA需配置安全证书；Modbus地址映射需与PLC程序一致。 |
| 工业机器人（库卡、ABB、发那科、安川等） | EtherNet/IP、Profinet、机器人专用API | 机器人控制器通常有独立IP，需规划在同一网段；读取状态寄存器需参考机器人手册。 |
| 传感器/仪表 | 4-20mA、Modbus RTU、IO-Link | 模拟量信号需注意抗干扰；IO-Link主站需配置IODD文件。 |
四、实施步骤：从规划到上线
- 现场调研与设备清单：记录每台设备的型号、控制器版本、现有接口、IP地址（如有）、物理位置。拍照存档。

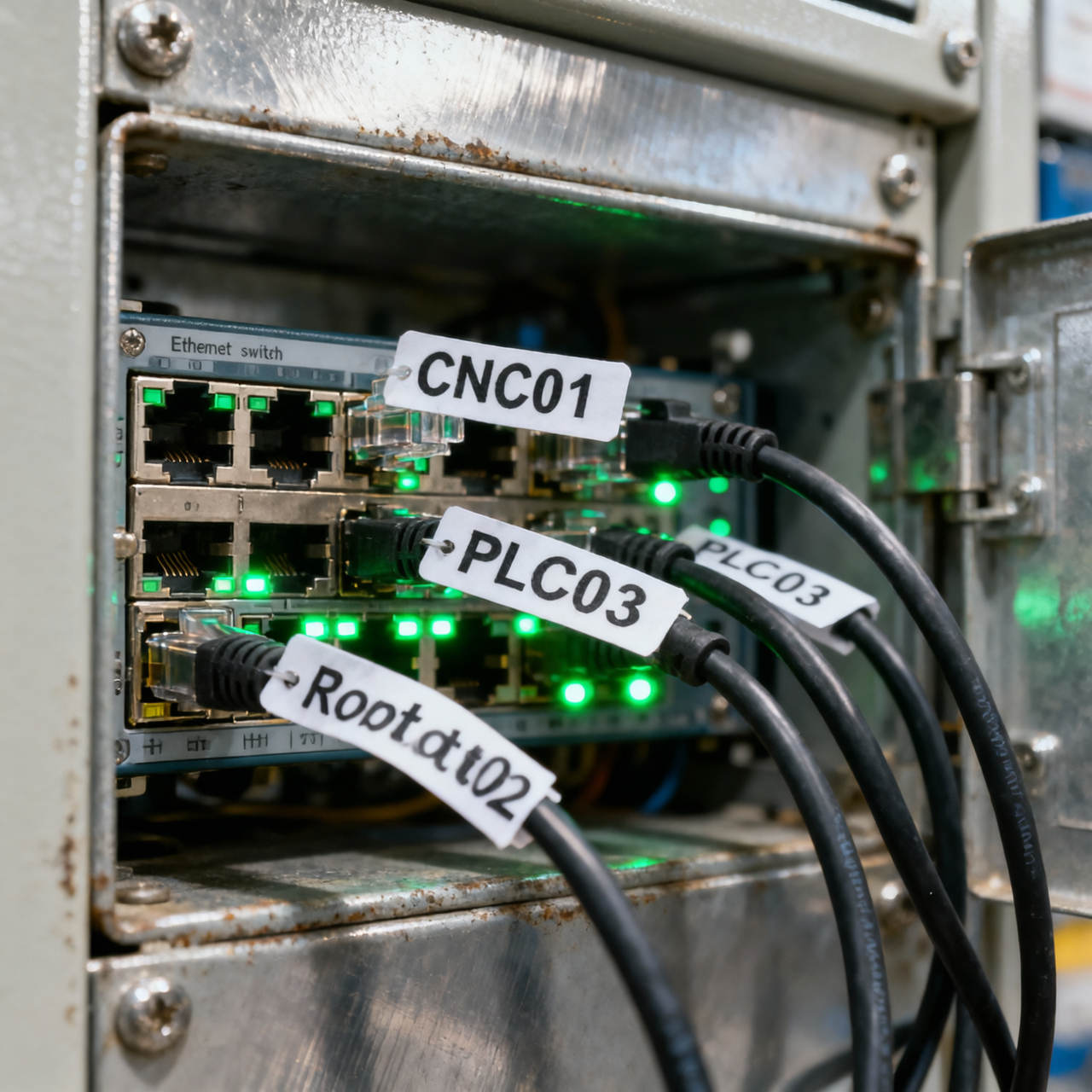

- 网络规划：划分独立工业网络VLAN，分配静态IP地址，避免与办公网络冲突。建议使用工业交换机，支持环网冗余。

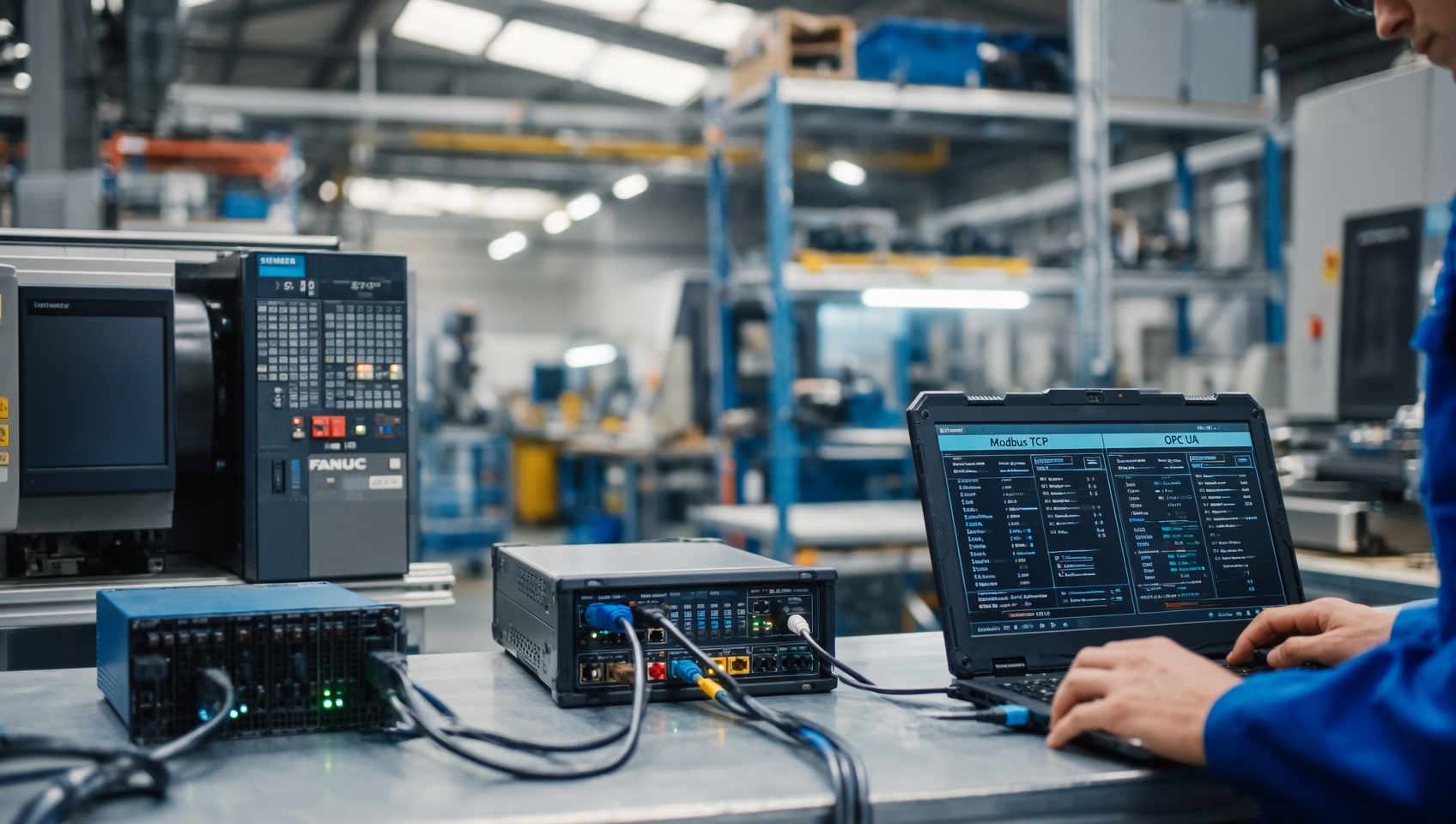

- 硬件部署：安装工业网关或数据采集终端，连接设备与交换机。注意线缆类型（屏蔽双绞线、光纤）与布线规范。
- 协议配置与测试：在网关中配置设备协议参数（如Modbus从站ID、寄存器起始地址、OPC UA端点URL）。逐个设备测试连通性，读取关键变量（如主轴转速、刀具号、报警代码）。
- 数据上送与验证：将采集数据发送至MES或SCADA测试环境，核对数据点与设备实际状态是否一致。注意数据刷新频率（一般1-5秒）与异常值处理。
- 上线与监控：切换至生产环境，配置告警规则（如设备断线、数据超限）。建立日常巡检制度。
五、常见问题与注意事项
- 协议兼容性：同一车间可能混用多种协议，建议选择支持多协议转换的工业网关（如同时支持Modbus、OPC UA、Profinet）。
- 网络安全：工业设备直接暴露在办公网或互联网存在风险。应部署工业防火墙或VPN，限制非授权访问。
- 数据质量：传感器漂移、通讯干扰、设备停机都会导致数据异常。需在边缘层进行数据清洗（如去重、滤波、空值填充）。
- 历史数据存储：高频采集数据量巨大，建议采用时序数据库（如InfluxDB、TimescaleDB）并设置合理的保留策略。
- 现场安全：在更改任何PLC或数控系统参数前，必须备份原程序；严禁在设备运行时插拔通讯线缆；遵守车间安全规范。
六、从数据采集到MES对接
数据采集的最终目标是支撑MES功能：生产排程、质量追溯、设备OEE分析、刀具寿命管理等。MES与数据采集层之间的接口通常采用REST API、MQTT或OPC UA。建议定义统一的数据模型（如ISA-95标准），确保不同设备的数据语义一致。
例如，质量追溯需要采集每个工件的加工设备、刀具、操作员、时间戳及检测结果。这要求数据采集系统不仅能读取设备状态，还能与条码/RFID系统联动，将工件ID与设备数据关联。
七、总结
智能车间数据采集是一项系统工程，需要设备、网络、软件三方面协同。从明确需求开始，逐步推进设备联网、协议选型、边缘计算与平台对接。保持务实态度，不盲目追求全量采集，优先覆盖关键设备与核心参数。Bit Factory 致力于为制造企业提供可靠的连接方案，让每一台设备的数据都能顺畅流动。
