一、工业以太网在智能车间中的定位
工业以太网是连接PLC、数控系统、机器人、传感器、MES/SCADA等设备的通信骨干。在Bit Factory定义的“连接代码与车间的智造枢纽”中，网络规划直接决定数据采集的实时性、MES对接的稳定性以及柔性生产线的协同效率。一个设计不当的网络可能导致数据丢包、设备掉线、生产中断，因此必须从顶层设计入手，兼顾当前需求与未来扩展。
二、网络拓扑设计原则
2.1 分层架构
推荐采用三层架构：
- 核心层：部署在机房或控制中心，连接MES服务器、数据库、SCADA系统，要求高带宽、低延迟、冗余设计。
- 汇聚层：位于车间区域，连接不同生产线或工段的接入交换机，实现VLAN间路由、QoS策略。
- 接入层：靠近设备，连接PLC、CNC、机器人、I/O模块等，支持PoE供电、环网或星型拓扑。
2.2 冗余与可靠性
关键生产线应采用工业环网（如MRP、RSTP）实现链路冗余，故障切换时间应小于50ms。核心交换机建议采用双机热备。对于非关键设备，可采用星型拓扑降低成本。
2.3 物理布线
使用工业级超五类或六类屏蔽网线（SFTP），避免与动力电缆平行敷设，间距至少30cm。现场环境恶劣时考虑光纤连接，尤其是跨区域或长距离（>100m）场景。所有连接器需采用IP67防护等级。
三、IP地址规划
IP地址规划需遵循“可管理、可扩展、易定位”原则。建议采用私有IP地址段（如10.x.x.x或192.168.x.x），按车间、产线、设备类型划分子网。
| 子网名称 | 网段示例 | 用途 |
|---|---|---|
| 管理网络 | 10.10.0.0/24 | MES服务器、SCADA、工程师站 |
| 产线A控制网络 | 10.10.10.0/24 | PLC、HMI、变频器 |
| 产线A数据采集 | 10.10.20.0/24 | 传感器、RFID、扫码枪 |
| CNC联网网络 | 10.10.30.0/24 | 数控机床、机器人 |
注意事项：
- 为每个设备分配固定IP，建议使用DHCP预留或静态配置，避免冲突。
- PLC和数控系统的IP设置需参考设备手册，不同品牌（如西门子、三菱、发那科）的默认IP范围可能不同，务必以现场文档为准。
- 预留至少20%的IP地址用于未来扩容。
四、VLAN划分与QoS

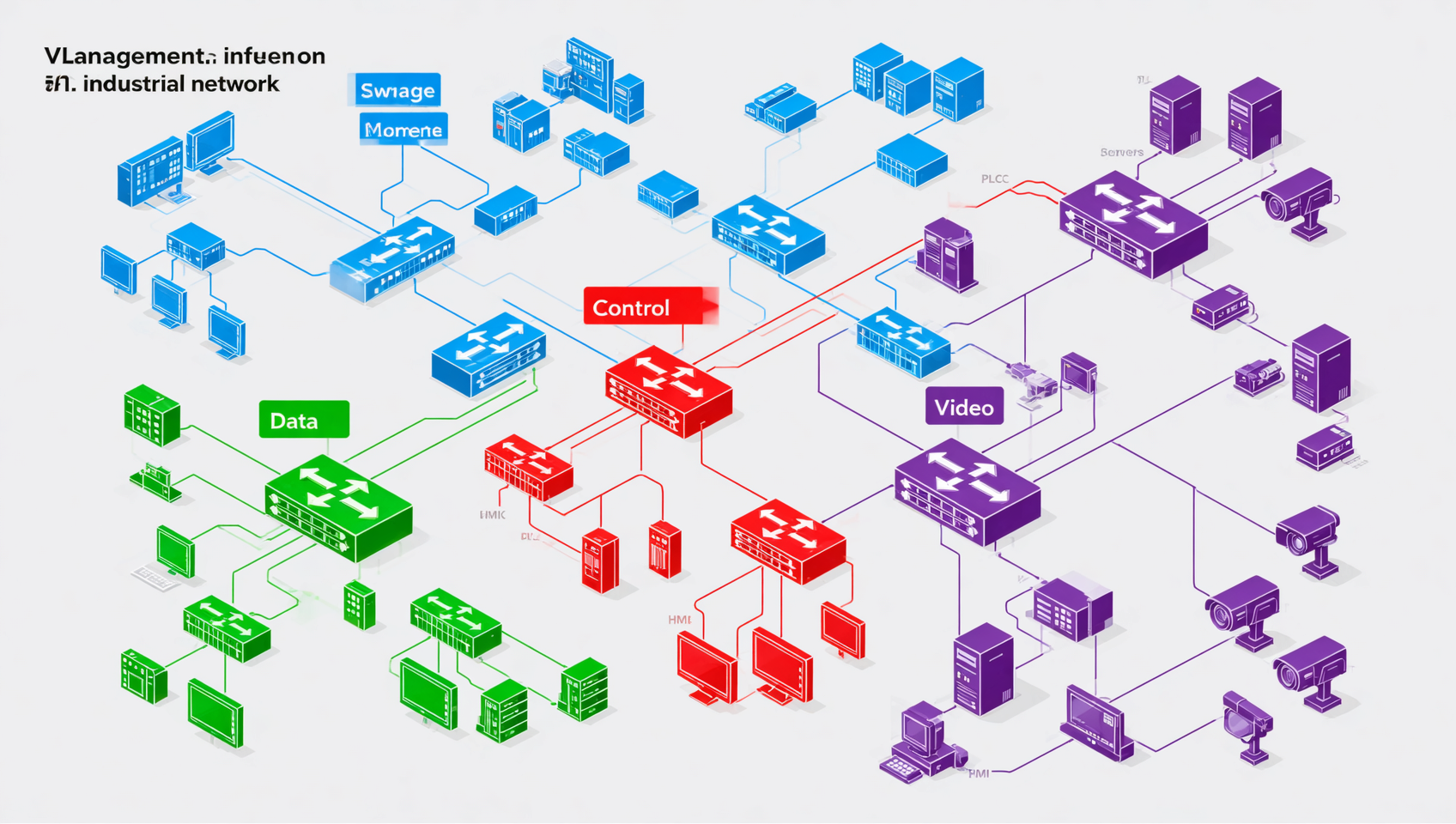

4.1 VLAN划分
VLAN用于隔离广播域、提高安全性。建议按功能划分：
- 管理VLAN：仅允许IT/OT管理员访问设备配置接口。
- 控制VLAN：承载PLC之间、PLC与HMI的实时通信，需低延迟。
- 数据VLAN：用于数据采集、MES交互，允许较大带宽。
- 视频VLAN：监控摄像头流量，可适当降低优先级。
4.2 QoS策略
工业以太网中，控制流量（如PROFINET、EtherCAT）对延迟和抖动敏感。需在交换机上配置QoS：
- 将控制协议标记为高优先级（如DSCP EF）。
- 数据采集流量设为中优先级。
- 视频和文件传输设为低优先级。
- 避免广播风暴，启用风暴控制。
五、安全隔离
车间网络需与办公网、互联网隔离。建议部署工业防火墙或VPN网关，实现：
- 仅允许特定IP和端口访问PLC/CNC。
- 禁止未授权设备接入。
- 对远程维护连接进行加密和认证。
- 定期审计网络访问日志。
六、网络运维与监控
部署网络管理平台（如PRTG、Zabbix）监控交换机端口状态、带宽利用率、错误包率。设置告警阈值，例如端口流量超过80%或出现CRC错误时通知工程师。定期备份交换机配置文件，保留至少3个历史版本。
七、常见问题与注意事项
- IP冲突：使用免费工具扫描全网IP，或启用DHCP Snooping。
- 环网风暴：确保环网协议正确配置，不要同时启用多个冗余协议。
- 电缆质量：使用Fluke测试仪验证链路，确保衰减和串扰在标准内。
- 接地：交换机、电缆屏蔽层需可靠接地，避免共模干扰。
- 文档：绘制网络拓扑图，标注设备IP、VLAN、端口，并随变更更新。
八、结语
工业以太网规划是智能车间建设的基础工程。Bit Factory建议工程师在项目初期就与IT/OT团队协同，制定统一的IP分配和VLAN方案，并预留扩展空间。只有网络稳定，数据才能流动，MES追溯、柔性线调度、设备运维才能真正落地。
