本文聚焦MES系统与车间PLC、数控设备对接的核心步骤、常见协议选型、数据质量保障及运维要点，为智能车间工程师提供可落地的对接框架。
一、对接的本质：让MES“看见”车间
MES（制造执行系统）的价值建立在实时、准确的车间数据之上。设备对接的本质，是在MES与PLC、数控系统、传感器之间建立双向数据通道，使生产指令下达与设备状态反馈形成闭环。对接的深度直接影响排产精度、质量追溯完整性和设备OEE计算可信度。
二、对接的三种典型架构
1. 直接点对点
MES通过OPC DA/UA、Modbus TCP、S7协议等直接读写PLC寄存器或CNC变量。适用于设备数量少（<10台）、协议统一、网络简单的场景。优点：延迟低、无中间故障点。缺点：协议适配工作量大，MES需处理设备差异。

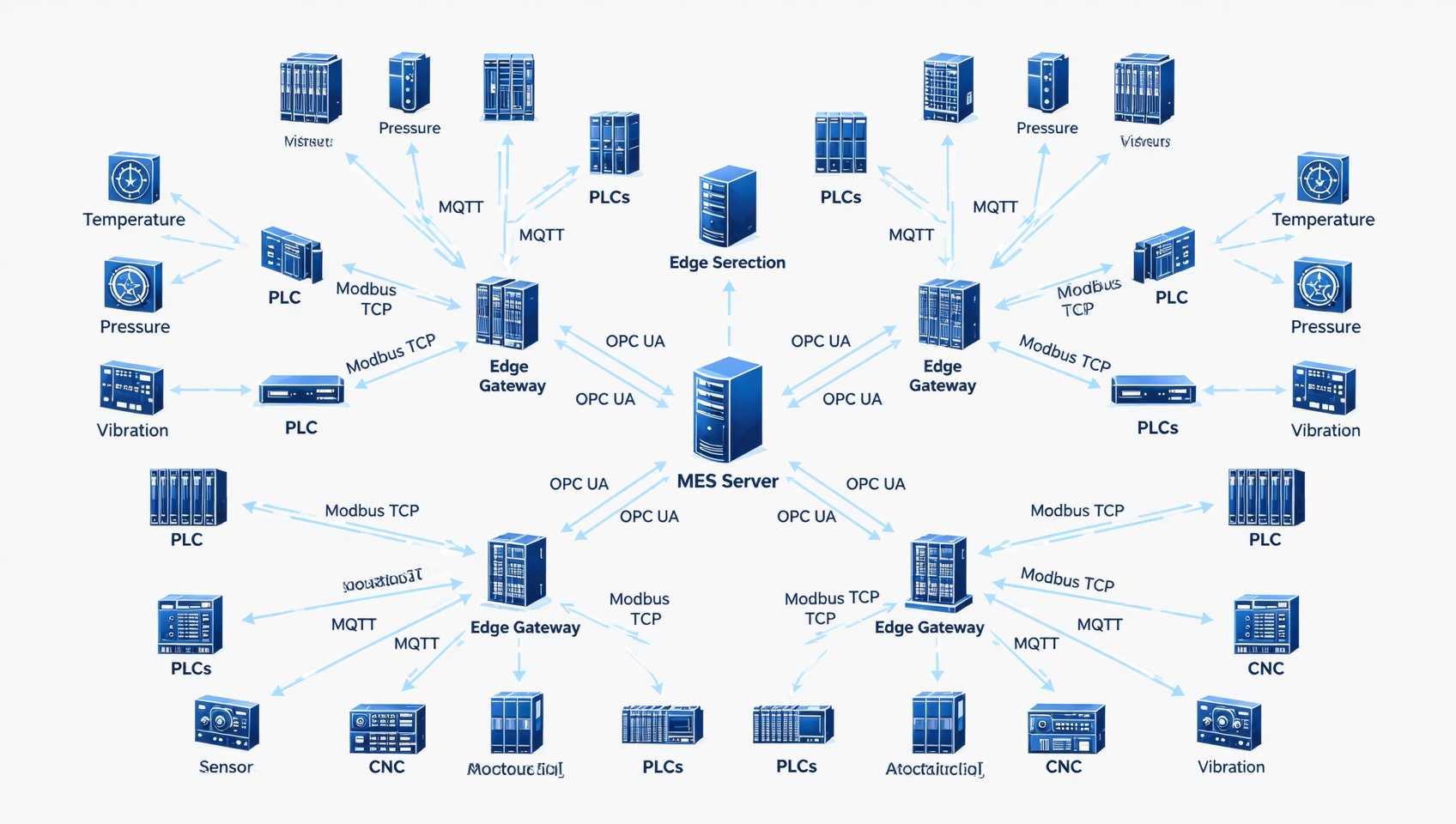

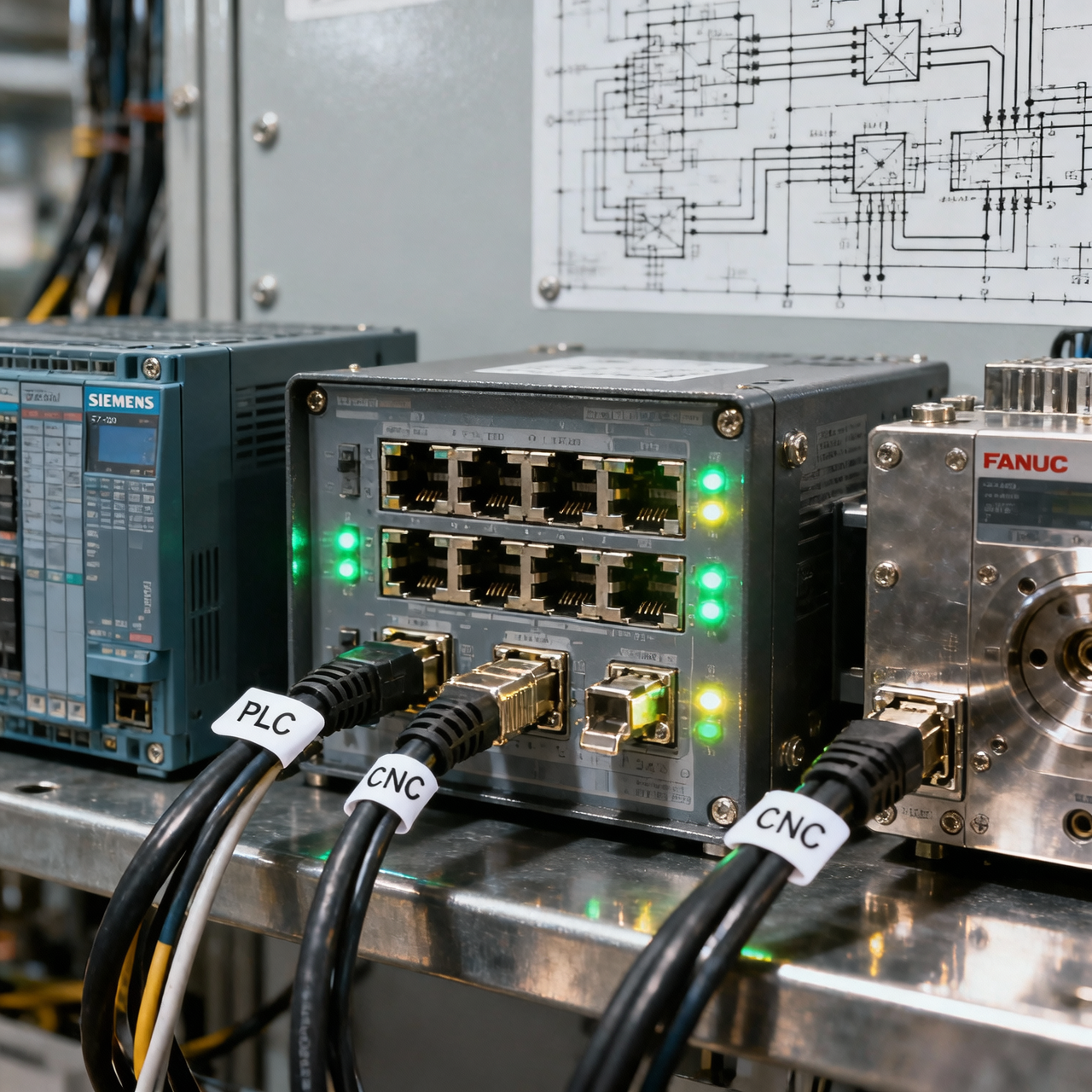

2. 边缘网关汇聚
在车间部署边缘网关（如工业物联网网关、数据采集盒），由网关统一采集不同品牌PLC（西门子、三菱、欧姆龙、罗克韦尔等）和数控系统（FANUC、Siemens 840D、Heidenhain、Mitsubishi等）的数据，经协议转换后通过MQTT、REST API或数据库中间表与MES交互。适用30台以上设备、多品牌混线的场景。
3. 工业物联网平台中继
当企业有多个车间、多地工厂时，通过工业物联网平台（如ThingWorx、MindSphere、本地自研平台）统一纳管边缘网关，MES通过平台API获取数据。优点：可扩展、支持历史数据存储与分析。缺点：架构复杂，需考虑平台选型与数据主权。
三、关键协议与数据项
| 设备类型 | 常见协议/接口 | 典型数据项 |
|---|---|---|
| PLC（西门子S7-1200/1500） | S7通信、OPC UA | 运行状态、当前工步、产量计数、报警代码 |
| PLC（三菱FX5U/L系列） | SLMP、MC协议、OPC UA | 设备模式、加工节拍、故障信号 |
| CNC（FANUC 0i/31i） | FOCAS2、以太网宏 | 主轴转速、进给倍率、加工程序号、刀具号、工件计数 |
| CNC（Siemens 840D sl） | OPC UA、Sinumerik Connect | 轴位置、功率、程序状态、报警 |
| 传感器/仪表 | Modbus RTU/TCP、IO-Link | 温度、压力、流量、振动值 |
注意：具体IP地址、端口号、寄存器地址以现场设备手册和网络规划为准，切勿使用默认密码或未经验证的参数。
四、对接实施步骤
- 设备清单梳理：统计车间所有需联网的设备型号、控制器版本、现有接口类型。
- 网络规划：划分设备网段与MES网段，配置防火墙规则，确保数据流单向或双向可控。
- 协议选型与测试：优先选择OPC UA（跨平台、安全）或标准Modbus；对老旧设备，需评估加装协议转换模块或串口服务器。
- 数据点表设计：与工艺、设备部门共同定义每个设备需采集的数据点（变量名、数据类型、采样周期、读写权限）。
- 边缘软件配置：在网关或采集软件中建立设备连接，映射变量，设置断线重连与缓存机制。
- MES接口开发：MES侧开发数据接收服务（通常为REST API或消息队列消费者），解析并写入生产数据库。
- 联调与验证：逐设备核对数据准确性，如产量计数是否与设备本地计数一致，报警时间是否同步。
- 运维监控：部署设备连接状态看板，设置断线告警，定期审计数据质量。
五、常见问题与对策
- 数据延迟高：检查网关采集周期是否过密（建议1-5秒），网络是否存在广播风暴，MES接口是否成为瓶颈。
- 数据丢失：启用网关本地缓存（如SQLite或环形缓冲区），网络恢复后自动补传。
- 设备侧变量变更：建立变更管理流程，设备程序修改后需同步更新数据点表。
- 安全风险：设备网段与办公网、MES服务器网段隔离，使用VPN或专用防火墙，禁用不必要的端口。
六、总结
MES与车间设备对接不是一次性项目，而是持续演进的过程。从单机采集到全车间互联，再到与ERP、WMS、PLM的数据贯通，每一步都需要扎实的网络基础、稳定的协议适配和严谨的数据治理。Bit Factory致力于成为连接代码与车间的智造枢纽，帮助工程师以最低的集成成本实现设备数据的价值释放。
