一、PMC是什么？为什么智能车间离不开它？
PMC（Programmable Machine Controller）是发那科数控系统中内置的可编程机床控制器，本质上是专用于数控系统的PLC。它负责处理机床的开关量逻辑、辅助功能（M代码/S代码/T代码）、外围设备（如刀库、冷却泵、排屑器、安全门）的控制，以及和CNC核心的交互。在智能车间中，PMC是连接数控系统与车间自动化设备、MES系统的关键桥梁。
理解PMC，意味着能读懂机床的“神经反射”，能诊断外部设备故障，能通过修改PMC程序实现自动化改造，甚至能通过PMC数据采集实现设备状态监控与质量追溯。
二、PMC程序结构：一张图看懂
发那科PMC程序通常由以下几部分组成：
- 第一级程序（Level 1）：每2ms执行一次，用于处理急停、超程、互锁等安全相关逻辑，以及高速信号响应。不建议在此级编写复杂逻辑。
- 第二级程序（Level 2）：每8ms或16ms执行一次（取决于系统设定），处理大部分常规逻辑，如M代码译码、刀库动作、润滑控制等。
- 子程序（SUB）：可被主程序调用的功能模块，用于重复逻辑（如换刀子程序、吹气子程序），提高程序可维护性。
- 功能指令：发那科PMC提供丰富的功能指令，如定时器（TMR）、计数器（CTR）、译码指令（DEC）、数据传送（MOV）、比较（COMP）、算术运算（ADD/SUB）等，这些是编写复杂逻辑的基础。
PMC程序的执行顺序为：第一级→第二级→子程序（按调用顺序）。调试时务必注意扫描周期对信号响应的影响。

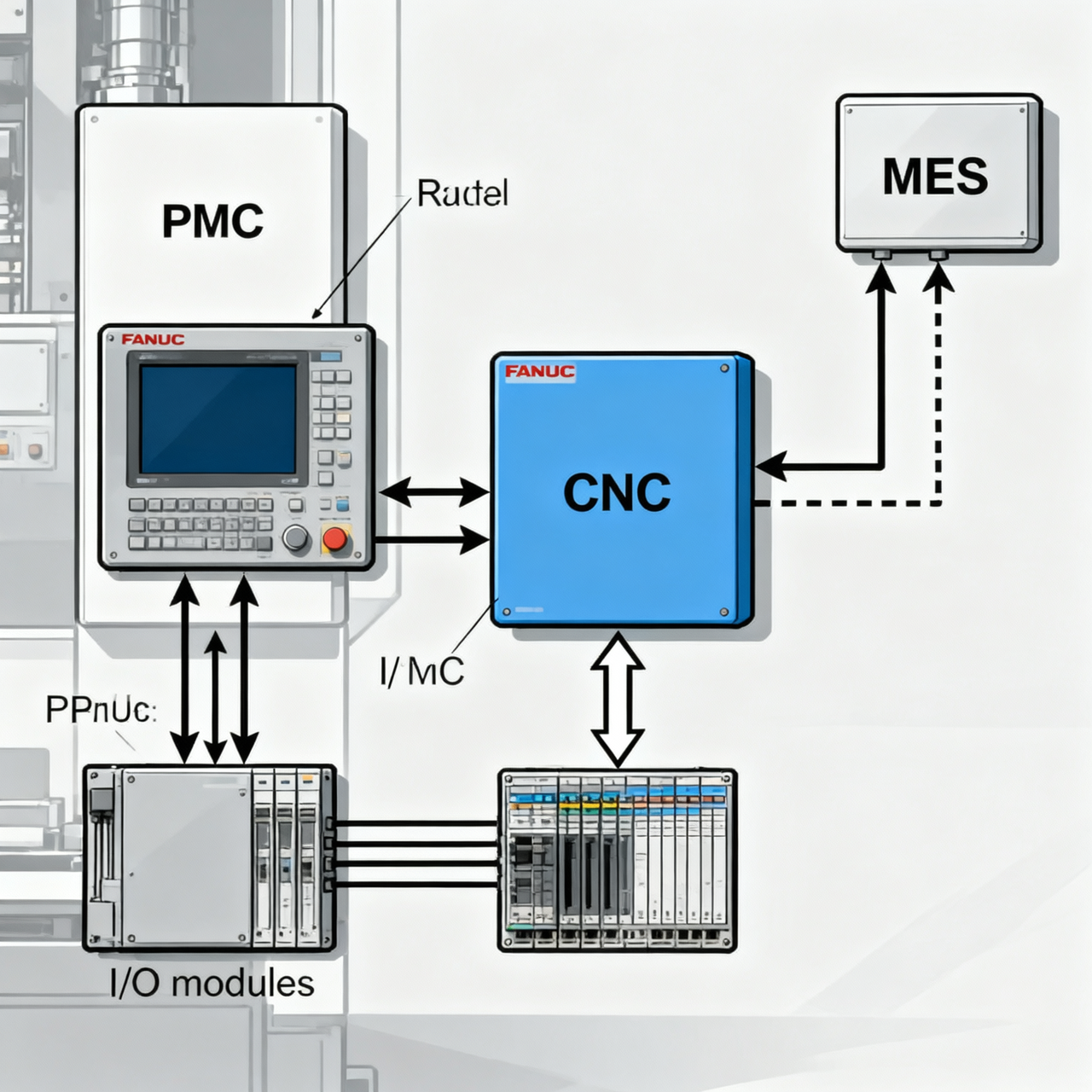

三、PMC与CNC的交互：地址与信号
PMC与CNC之间通过固定的地址区域交换数据，常用的有：
- F地址（从CNC到PMC）：如F7.0（自动运行中）、F1.0（复位信号）等，用于CNC向PMC反馈状态。
- G地址（从PMC到CNC）：如G8.0（循环启动）、G8.1（进给暂停）等，用于PMC控制CNC动作。
- R地址：PMC内部继电器，用于中间逻辑。
- D地址：数据寄存器，用于存储参数、计数值等。
- X/Y地址：I/O模块的输入/输出点，直接对应物理接线。
实际项目中，务必以机床厂提供的PMC地址表为准，不要依赖通用记忆。例如，同一型号的机床，不同厂商可能将同一功能映射到不同地址。
四、PMC在设备联网与数据采集中的角色
智能车间要求将数控设备接入工业网络，采集设备状态、产量、报警信息、主轴负载等数据，并与MES系统对接。PMC在其中承担以下关键任务：
- 状态信号采集：通过PMC程序读取机床运行模式（手动/自动/编辑）、主轴运转、冷却液状态、安全门开关等信号，并通过CNC的宏变量或以太网接口上传。
- 产量与节拍统计：在PMC中编写计数器逻辑，每完成一个工件循环（通过M30或特定M代码触发）自动累加产量，并记录节拍时间。这些数据可通过FOCAS协议或OPC UA读取。
- 报警信息提取：PMC可检测外部设备故障（如油位低、气压不足），并将报警代码写入CNC的报警历史区，便于远程诊断。
- 质量追溯接口：通过PMC读取加工过程中的关键信号（如刀具到位、夹紧确认），与MES中的工件条码或RFID绑定，实现全流程追溯。
注意：不同发那科系统版本（如0i-F、31i-B5）的PMC功能和地址有差异，联网前必须确认系统版本和PMC类型（内嵌式/独立式）。
五、PMC调试与修改：安全第一
修改PMC程序可能影响机床安全，必须遵循以下步骤：
- 备份原始程序：通过存储卡或以太网将当前PMC程序（.LAD/.PMC文件）完整备份。
- 使用官方软件：发那科LADDER-III是标准编程工具，支持梯形图编辑、在线监控、强制信号等。切勿使用非官方工具。
- 在线监控：连接CNC后，使用LADDER-III的“监控模式”观察信号状态，确认逻辑是否正确。可强制信号测试，但必须确保安全（如断开执行元件）。
- 修改原则：尽量在第二级程序或子程序中修改，避免改动第一级。修改后需进行空运行测试，确认无异常。
- 安全注意事项：禁止修改急停、超程、互锁相关逻辑；修改I/O映射时需核对电气图纸；修改后必须由两人确认。
现场网络规划：如需通过以太网修改PMC，必须使用独立的维护网段，并设置防火墙规则，避免与生产网络冲突。具体IP设置以现场网络规划文档为准。
六、实战案例：PMC助力柔性线刀具管理
某汽车零部件产线使用发那科0i-F系统，配备斗笠式刀库。原PMC程序仅支持手动换刀，无法满足柔性线自动换刀需求。通过以下步骤实现改造：
- 分析原PMC程序，找到刀库旋转、刀套选择、刀具夹紧/松开等逻辑。
- 在第二级程序中增加自动换刀子程序，通过M06代码触发，调用刀库旋转至目标刀号。
- 使用DEC指令译码M06后的T代码，将目标刀号存入D地址。
- 增加刀具寿命计数器，每次换刀后累加，达到设定值后报警提示更换。
- 通过FOCAS协议将刀具号、寿命数据上传至MES系统，实现刀具全生命周期管理。
改造后，换刀时间从15秒缩短至8秒，刀具寿命利用率提升20%。
七、常见问题与注意事项
- PMC程序下载后机床无法启动：检查是否误修改了急停或互锁逻辑，重新加载备份程序。
- 信号监控正常但外部设备不动作：检查I/O模块供电、接线、保险丝，以及PMC输出地址与物理输出点的对应关系。
- 数据采集时PMC地址与FOCAS地址不一致：发那科PMC地址（如R、D）与FOCAS可读的地址映射不同，需查阅系统参数手册确认。
- PMC扫描周期过长导致信号响应慢：减少第一级程序逻辑，避免在第二级中使用过多定时器。
建议：在智能车间项目中，建立PMC程序版本管理机制，每次修改后记录变更日志，并保存在云端或服务器，便于追溯。
八、总结
发那科PMC是数控设备智能化的核心组件，掌握PMC编程与调试技能，能帮助工程师快速定位故障、实现设备联网、对接MES系统，从而提升产线柔性化与数据透明度。建议从阅读机床厂提供的PMC说明书和梯形图开始，逐步积累经验。在智能车间建设中，PMC是连接代码与车间的关键枢纽。
