一、S7协议概述与工业定位
西门子S7协议是西门子PLC（S7-200/300/400/1200/1500）与上位机、HMI、其他控制器之间进行数据交换的专有通信协议。它工作在TCP/IP或PROFINET网络之上，支持面向连接的数据传输，广泛应用于智能车间的设备联网、数据采集、MES追溯和质量监控场景。与Modbus TCP相比，S7协议具有更高的实时性和更丰富的数据结构支持，但同时也带来了更高的配置门槛。
二、S7协议通信原理与数据模型
S7协议采用客户端/服务器模型，上位机（如SCADA、MES系统、边缘网关）作为客户端发起连接，PLC作为服务器响应请求。通信过程基于ISO-on-TCP（RFC 1006）封装，默认端口为102。数据访问通过“数据块（DB）”、“输入/输出（I/Q）”、“位存储器（M）”、“定时器/计数器”等对象进行，支持按位、字节、字、双字、数组、结构体等数据类型。
关键概念：
- TSAP（传输服务访问点）：用于标识通信伙伴的应用层实体，格式通常为“xx.yy”，如“03.01”代表PLC的CPU槽位。不同型号PLC的TSAP配置规则有差异，需以具体设备手册为准。
- 数据块（DB）：是S7协议最常用的数据区域，支持符号访问和绝对地址访问。建议在PLC程序中为需要采集的数据单独建立“通信数据块”，便于维护和扩展。
- PDU（协议数据单元）：一次读写操作的最大数据长度，通常为240字节。对于大数据量采集需分片处理。

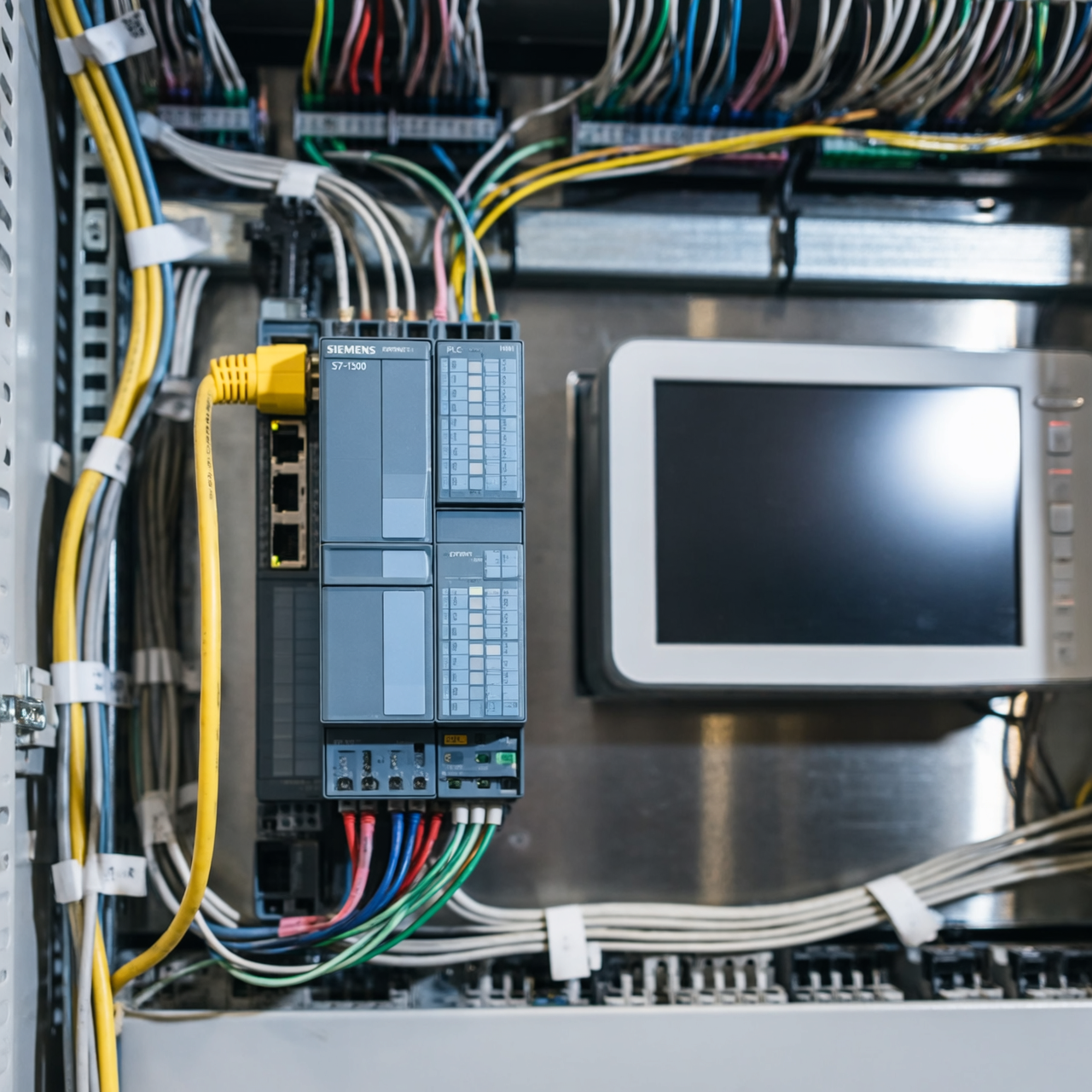

三、PLC联网与数据采集实施步骤
步骤1：网络规划与IP配置
根据车间网络拓扑，为每台PLC分配固定的IP地址，并确保上位机与PLC处于同一网段或通过路由可达。IP设置必须在TIA Portal、Step7或设备Web界面中完成，严禁使用第三方工具修改。注意：
- PLC的IP地址、子网掩码、网关需记录在册，并与现场网络规划文档一致。
- 避免IP冲突，建议采用静态分配或DHCP保留。
- 对于S7-1200/1500，需在设备属性中启用“允许来自远程对象的PUT/GET通信”选项。
步骤2：通信测试与连接验证
使用西门子官方工具（如SIMATIC NET、TIA Portal的在线诊断）或开源工具（如libplctag、Snap7）进行连接测试。测试要点：
- 使用Ping命令确认网络连通性。
- 尝试读取PLC的CPU状态或系统时间，验证S7协议通信是否正常。
- 若连接失败，检查防火墙是否放行端口102，以及TSAP设置是否正确。
步骤3：数据点表设计与映射
与PLC工程师协作，确定需要采集的数据点（如设备状态、工艺参数、报警信息、产量计数等），并建立数据点表。建议：
- 优先使用DB块中的符号地址，避免因程序修改导致地址漂移。
- 对于模拟量、浮点数等，注意数据类型转换（如S7的REAL对应32位浮点）。
- 在MES/SCADA系统中建立与PLC地址的映射关系，并做好注释。
步骤4：数据采集程序开发
根据所选技术栈（如C#、Python、Node.js、Java）调用S7通信库。常用库：
- Snap7：开源、跨平台，支持C++、C#、Python、Node.js等，功能稳定。
- libplctag：支持S7和Modbus，适合多协议场景。
- S7.Net：.NET环境下的轻量库。
开发时注意异常处理、重连机制和采集周期控制（建议不低于100ms，避免对PLC造成负担）。
步骤5：集成MES/SCADA
将采集到的数据通过OPC UA、MQTT、REST API等方式转发至MES系统或工业数据库。对于质量追溯场景，需记录时间戳、批次号、设备ID等上下文信息。
四、常见问题与注意事项
| 问题 | 可能原因 | 解决方向 |
|---|---|---|
| 连接超时 | IP配置错误、防火墙阻挡、PLC未启用远程通信 | 检查网络、确认PLC设置、临时关闭防火墙测试 |
| 读取数据异常 | 地址偏移、数据类型不匹配、DB块未优化访问 | 核对数据点表、使用绝对地址测试、优化DB块属性 |
| 采集性能下降 | 采集周期过短、同时连接数过多、PLC扫描周期长 | 调整采集间隔、使用批量读取、减少并发连接 |
| TSAP配置错误 | 槽位号、机架号、连接资源号不符 | 查阅PLC硬件组态，使用TIA Portal在线诊断查看 |
注意事项：
- 严禁在生产网络中直接修改PLC运行参数，所有通信测试应在离线或模拟环境下完成。
- 涉及PLC IP设置时，必须依据现场网络规划文档和设备手册，不得使用默认密码或隐藏菜单。
- 数据采集系统应具备断线缓存、自动重连和报警机制，确保数据完整性。
- 对于老旧S7-300/400，注意其CPU型号对S7协议的支持程度，部分早期型号可能需要额外授权。
五、应用场景与价值
在智能车间中，S7协议数据采集支撑以下典型场景：
- 柔性线/自动线监控：实时采集各工位PLC的加工状态、节拍、故障代码，实现设备综合效率（OEE）计算。
- 刀具寿命管理：通过读取刀具计数、切削时间等数据，结合MES系统实现刀具寿命预警和自动换刀。
- 质量追溯：将PLC采集的工艺参数（温度、压力、扭矩等）与产品批次关联，支持全流程追溯。
- 设备运维：采集PLC报警日志、运行时长，为预测性维护提供数据基础。
六、总结
西门子S7协议是连接PLC与上层信息系统的核心桥梁，掌握其通信原理、配置方法和采集技巧，是智能车间工程师的必备技能。在实际项目中，务必遵循“网络规划先行、数据点表清晰、测试验证充分、运维监控到位”的原则，才能打造稳定、高效的车间数据底座。Bit Factory将持续提供工业协议深度解析与实战案例，助力团队实现“连接代码与车间”的智造愿景。
